| 类型：三辊卷板机 | 品牌：徽程 | 型号：W11－20×3200 |
| 主电机功率：37（kw） kw | 卷板最大厚度：20（mm） mm | 卷板最大宽度：3200（mm） mm |
| 卷板速度：42（m/min） m/min | 下辊直径：280（mm） mm | 满载卷制最小直径：1000（mm） mm |
| 动力类型：液压 | 控制形式：人工 | 布局形式：卧式 |
| 作用对象材质：金属 | 适用行业：通用 | 产品类型：全新 |
| 是否库存：是 | 售后服务：质保一年 |

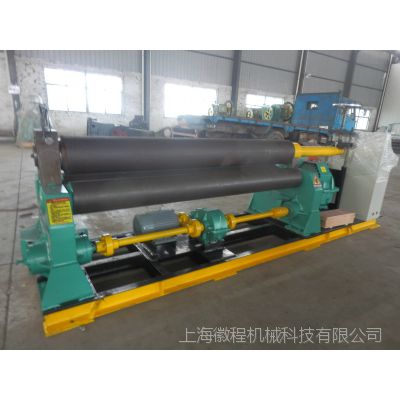

W11－20×3200
对称式三辊卷板机
二、用途说明
本设备为机械上调对称式三辊卷板机，用于在常温下弯卷一定厚度的金属板成筒状、弧形的零件。上辊为从动辊，上辊升降采用机械驱动，下辊为主动辊，由主传动系统驱动。卸料方式为液压翻倒式。该机的工作原理是旋转式弯曲变形。是机械制造业***的大型设备。
三、主要技术参数
序号 | 项目 | 单位 | 数值 |
1 | 弯卷板材厚度 | mm | 20 |
2 | 弯卷板材宽度 | mm | 3200 |
3 | 满载最小弯卷直径 | mm | Φ1000 |
4 | 板材屈服极限 | Mpa | ≤245 |
5 | 卷制速度 | m/min | 4.5 |
6 | 上辊直径 | mm | Φ380 |
7 | 下辊直径 | mm | Φ280 |
8 | 托辊直径/组 | mm/组 | φ120/1 |
8 | 上辊升降速度 | mm/min | 42 |
9 | 下辊中心距 | mm | 490 |
10 | 主电机功率 | Kw | 37 |
11 | 副电机功率 | Kw | 11 |
12 | 液压电机功率 | Kw | 2.2 |
13 | 外形尺寸 | m | 5.8×2.1×2.2 |
四、结构简介
W11-20×3200为对称上调式三辊卷板机。
W11-20×3200卷板机整机结构紧凑、性能可靠、操作方便。其结构主要由主传动系统，副传动系统，上、下辊，压头装置，倒头装置，机架，底盘及电气柜、液压站等零部件组成。
（一）主传动系统
卷板机的主传动部分由主电机Y280S-8、MRJ1000减速机、YWZ300/45制动器及开式齿轮等零部件组成。其功能使卷板机的两下辊同向旋转，提供卷制时的主动力。上辊为从动辊，其升降运动由副传动系统驱动。
（二）副传动部分
卷板机的副传动部分由Y160M-4电动机、副减速机ZQ40及蜗轮副、升降丝杆，爪形离合器等零部件组成。上辊对下辊的平行度可通过爪形离合器，使上辊一端升降来调整。调整后合上爪形离合器使上辊两端同升同降。
（三）下辊及托辊部件
二下辊为主动辊，由主电机，MRJ1000主减速机及开式大齿轮驱动，通过正反转使板料卷制成形。二下辊中部装有一组托辊，大大提高了下辊的刚度，减少挠度变形，提高了卷筒的质量。
（四）液压卸料装置
卷制结束，使上辊上升至卸料高度时，限位开关发出信号，上升停止。翻倒油缸动作，倒头支撑翻倒，压下碟形弹簧动作，上辊抬起，卸出工件。卸料结束。液压油缸动作，倒头支撑翻起，复位。进入下一个工作循环。
（五）底座、机架为钢结构焊接件，强度高，韧性好，是卷板机的基础件，安装各种零部件组成整机。
（六）液压系统由泵站、方向阀、溢流阀、油缸及辅件组成，为卸料提供液压动力。
（七）电气控制系统
电气控制系统由电气柜、电控元件及辅件组成。能实现卷板机启动、正反转、上辊升降、翻倒、复位等动作，并有各类保护及互锁。
五、主要材料及热处理
1）上、下辊材料为45号优质碳素结构钢，锻造毛坯，粗车后调质处理，调质硬度为HB235-260。精车后辊面中频淬火，表面硬度HRC40-45。
2）上、下辊轴承采用***的SF-2三合一复合套，耐压强度高，含油性能好，寿命长。
3）升降螺母材料为锌基合金ZA-29，为江苏大学研制的高强度，高耐磨性的新型材料。
4）蜗轮材料为新型耐磨铸铁MTB3-6，含硼量高，强度高，耐磨性好，寿命长。
六、主要配套件及分供方一览表
序号 | 名 称 | 分供方名称 |
1 | 主、副电机 | 马鞍山市双塔电机有限公司 |
2 | 主减速机 | 自制
|
3 | 副减速机 | 上海耀青机械制造有限公司 |
4 | SF-2复合套 | 浙江嘉善无油润滑轴承厂 |
5 | 锌基合金ZA-29 | 江苏大学 |
6 | 耐磨铸铁MTB3-6 | 马鞍山胜利铸造厂 |
6 | 工作辊 | 南京钢厂或南京化机锻造厂 |
7 | 液压阀 | 北京华德液压件厂 |
8 | 高压齿轮泵 | 合肥液压件总厂 |
9 | 高低压电器
| 天水213机床电器厂或国泰电器 |
七、制造和验收标准
按制造厂的出厂标准进行验收，供方在设备制造过程中严格检查和控制原材料、元器件、配套件的进厂质量，并对各主要加工部件的精度、规格、性能等进行全面检验。执行标准为：
八、供货范围、随机资料及非供货范围
1， 供货范围、随机资料
（1） 主机装置
（2） 电控柜
（3） 液压站及相应的液压管路附件
（4） 使用说明书（包括电气原理图、液压系统图及明细表、基础图等）
（5） 合格证、装箱单。
（6） 上、下辊材料的质保书，热处理检验报告。
（7） 提供卷制能力换算公式。
2非供货范围
（1） 安装时的电线敷管及连线和其他附件。
（2） 机器周围的铺板
（3） 从电源到控制柜的连线及相关材料。
（4） 接地配件及材料。
（5） 液压油及润滑油脂。
九、质保期及售后服务
质保期按设备验收之日起，质保期为一年。
在质保期内供方对由设备设计、制造工艺或材料的缺陷而造成的直接损失负责，并承担相关费用。非正常损坏另行计算。
1） 供方及时响应需方的技术支持要求，并为用户解决使用过程中出现的工艺技术及卷板机维修等问题,
2） 接到需方通知后24小时答复，48小时内派出有关技术人员到现埸对设备进行维修，需方人员给予配合。
3） 制造方对本设备实行终身维修。
