| 类型：三辊卷板机 | 品牌：徽程 | 型号：W11－30×3000 |
| 主电机功率：45（kw） kw | 外形尺寸：7.2×2.2×2.4（mm） mm | 卷板最大厚度：30（mm） mm |
| 卷板最大宽度：2000（mm） mm | 下辊直径：380（mm） mm | 满载卷制最小直径：1100（mm） mm |
| 动力类型：液压 | 控制形式：人工 | 布局形式：卧式 |
| 作用对象材质：金属 | 适用行业：通用 | 产品类型：全新 |
| 是否库存：是 | 售后服务：质保一年 |
W11－30×3000
对称式三辊卷板机

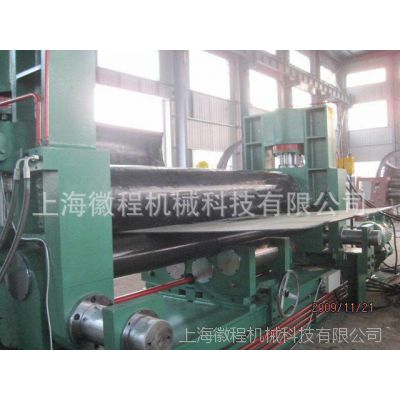

W11-30×3000三辊卷板机
一、主要技术参数
序号 | 项目 | 单位 | 数值 |
1 | 弯卷板材厚度 | mm | 30 |
2 | 弯卷板材宽度 | mm | 3000 |
3 | 满载最小弯卷直径 | mm | Φ1100 |
4 | 板材屈服极限 | Mpa | ≤245 |
5 | 卷制速度 | m/min | 4.5 |
6 | 上辊直径 | mm | Φ460 |
7 | 下辊直径 | mm | Φ380 |
8 | 上辊升降速度 | mm/min | 40 |
9 | 下辊中心距 | mm | 600 |
10 | 主电机功率 | Kw | 45 |
11 | 副电机功率 | Kw | 15 |
12 | 液压电机功率 | Kw | 2.2 |
13 | 外形尺寸 | m | 7.2×2.2×2.4 |
二、结构简介
W11-30×3000卷板机整机结构紧凑、性能可靠、操作方便。其结构主要由主传动系统，副传动系统，上、下辊，压头装置，倒头装置及机架，底盘等零部件组成。（W11-30×3000卷板机外形参见公司样本）
（一）主传动系统
卷板机的主传动部分由主电机Y280M-8、主减速机MRJ1200、YWZ300/45制动器及开式齿轮等零部件组成。其功能使卷板机的两下辊同向旋转，提供卷制时的主动力。上辊为从动辊，其升降运动由副传动系统驱动。
（二）副传动部分
卷板机的副传动部分由Y160L-4电动机、副减速机ZQ40及蜗轮副、升降丝杆，爪形离合器等零部件组成。上辊对下辊的平行度可通过爪形离合器，使上辊一端升降来调整。调整后合上爪形离合器，使上辊两端同升、同降。
（三）液压卸料装置
卷制结束，使上辊上升至卸料高度时，限位开关发出信号，上升停止。翻倒油缸动作，倒头支撑翻倒，压下油缸动作，上辊抬起，卸出工件。卸料结束。液压油缸动作，倒头支撑翻起，复位。进入下一个工作循环。
（四）底座、机架等基础件，安装各工作部件组成整机。
（五）液压系统由泵站、方向阀、溢流阀、油缸及辅件组成，为卸料提供液压动力。
上辊尾端压下、倒头支撑的翻转运动均由一个液压站集中控制。液压系统的额定工作压力为16Mpa，工作压力为20Mpa。
液压系统冬季用L-HM32#液压油，夏季用L-HM46#液压油。
要求每半年检查油质情况，确保液压系统正常工作。
（六）电气控制系统
电气控制系统由电气柜、电控元件及辅件组成。能实现卷板机启动、正反转、上辊升降、翻倒、复位等动作，并有各类保护及互锁。
三、主要材料及热处理
1）上、下辊材料为45号优质碳素结构钢，锻造毛坯，粗车后调质处理，调质硬度为HB235-260。辊面表面淬火，硬度为HRC235-260。
2）上、下辊两端轴颈采用新型三合一复合滑动轴承SF-2。耐压强度高，含油性能好，寿命长。
SF－2边界润滑轴承是三层复合材料，它适用于常温条件下和低速重载场所。主要性能如下：
承载能力：140N/mm2 适用温度范围：－40――＋130
滑动速度：2.5m/s 磨擦系数 ： 0.05－0.25
允许PV值：2.8－22 MPa.m/s
3）蜗轮材料为锌基合金ZA-29，为江苏大学研制的高强度，高耐磨性的新型材料。
四、设备主要配置
序 号 | 名 称 | 分 供 方 名 称 |
1 | 主减速机 | 江苏国茂国泰减速机集团或自制 |
2 | 副减速机 | 上海耀青减速机厂 |
3 | 主电机（Y系列） | 马鞍山双塔电机厂 |
4 | 轴承 | 哈，瓦，洛轴承厂 |
5 | 上下辊 | 南京博大锻造有限公司，无锡锻造厂 |
6 | 高压齿轮泵 | 合肥液压件厂 |
7 | 液压阀 | 北京华德液压件有限公司 |
8 | 电器元件 | 浙江天正集团 |
五、制造和验收标准
按制造厂的出厂标准进行验收，供方在设备制造过程中严格检查和控制原材料、元器件、配套件的进厂质量，并对各主要加工部件的精度、规格、性能等进行全面检验。执行标准为：
五、供货范围、随机资料及非供货范围
1， 供货范围、随机资料
（1） 主机装置
（2） 电控柜
（3） 液压泵站及相应的液压管路附件
（4） 使用说明书（包括电气原理图、液压系统图及明细表、基础图等）
（5） 合格证、装箱单。
（6） 上、下辊材料的质保书，热处理检验报告。
（7） 提供卷制能力换算公式。
2非供货范围
（1） 安装时的电线敷管及连线和其他附件。
（2） 机器周围的铺板
（3） 从电源到控制柜的连线及相关材料。
（4） 接地配件及材料。
（5） 液压油及润滑油脂。
六、质保期及售后服务
质保期按设备验收之日起，质保期为一年。
在质保期内供方对由设备设计、制造工艺或材料的缺陷而造成的直接损失负责，并承担相关费用。非正常损坏另行计算。
1） 供方及时响应需方的技术支持要求，并为用户解决使用过程中出现的工艺技术及卷板机维修等问题,
2） 接到需方通知后24小时答复，48小时内派出有关技术人员到现埸对设备进行维修，需方人员给予配合。
3） 制造方对本设备实行终身维修。
